Schnecken- und Schneckenstirnradgetriebe

Wir fertigen Schnecken- und Schneckenstirnradgetriebe vom Halbzeug bis zur fertigen Antriebseinheit. Alle Getriebe sind mit Motoren aus unserem Sortiment oder auf Wunsch dem Motor Ihrer Wahl kombinierbar.
Unsere Fertigungstiefe und unsere zahlreichen leistungsfähigen Geschäftspartner ermöglichen uns auch individuell gefertigte Getriebe in beliebigen Stückzahlen kosteneffizient herzustellen.

Unser Standardsortiment:

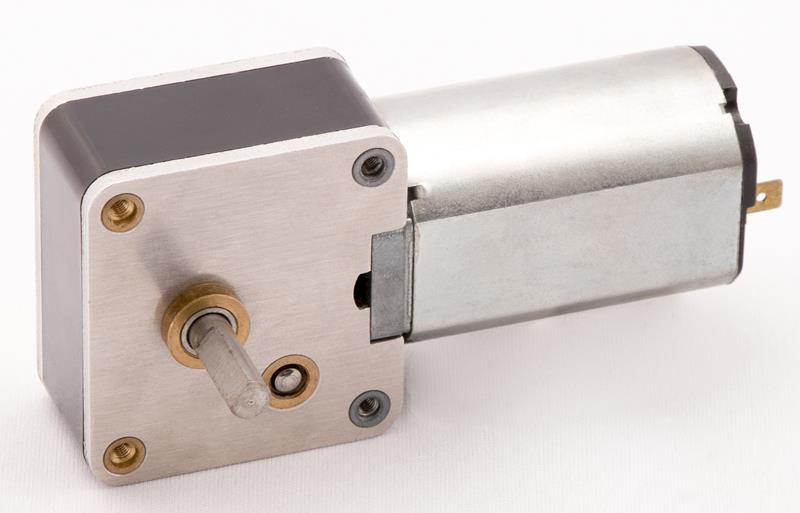

•  DSN025
  25:1 / 50:1 / 75:1 / 100:1
  optionale Motoren Ø32-Ø37
  Wellenform nach Wunsch (auch beidseitig)
  Abtrieb optional kugelgelagert
  >>zum Datenblatt
• DSN065
  9:1 / 13,5:1 / ...
  optionale Motoren Ø32-Ø42
  Wellenform nach Wunsch (auch beidseitig)
  Abtrieb optional kugelgelagert
  >>zum Datenblatt
• DSN054
  Schneckenstirnradgetriebe z.B. für Gebäudeautomatisierung
  544:1 / RWA-fähig / 17Nm kurzzeitig
  optionale Motoren Ø37-Ø42
  >>zum Datenblatt

Für alle Planetengetriebe bieten wir auf Wunsch geeignete Motoren mit an.

• Planetengetriebe PL042
  Aluminiumgehäuse
  Kunststoffverzahnungen für niedrige Geräuschemission
  bis zu drei stufige Untersetzungen möglich
• Planetengetriebe PL052
  Stahlgehäuse brüniert
  div. Untersetzungen
  Motoren Ø52-Ø63
  Auch mit Normeingang für IEC-Normmotoren verfügbar
  Tieftemperatur bis  -20°C
  >>zum Datenblatt

In unserem Angebot von Spindelgetriebe finden Sie Ausführungen mit rotierender Spindel oder mit rotierender Mutter. Alle Spindelantriebe werden komplett im Haus gefertigt und können frei konfiguriert werden. Im folgenden finden Sie eine Übersicht unserer Basisgetriebe.

• DLG060
  6:1 / 20:1
  TR12x3 od. TR12x6P3
  Motoren Ø37
  Spindelmutter nach Wunsch

• DLG065
  3:1 bis 30 : 1
  Tr12x3 od. Tr12x6P3
  Motoren Ø32mm bis Ø42mm
  Alternative alle Spindeln von Ø12mm bis Ø20mm
  Spindelmutter nach Wunsch

• DLG070
  Basis Schneckengetriebemotoren Ø43
  TR12x3 od. TR12x6P3
  Alternative alle Spindeln von Ø12mm bis Ø20mm
  Spindelmutter nach Wunsch

• DLG074
  Geschlossenes Gehäuse
  verschiedene Untersetzungen
  verschiedene Spindeln (auch Kugelgewinde)

Die Zahnstange ist eine Alternative zur Spindel für alle Linearanwendungen. Der Vorteil ist, die gegenüber rotierenden Spindeln höhere zulässige Knicklast und die einfache Montierbarkeit. Unsere Zahnstangengetriebe sind in verschiedenen Variationen von sehr klein bis kompakt erhältlich. Wir realisieren dabei Hubkräfte von 100N bis 1000N.

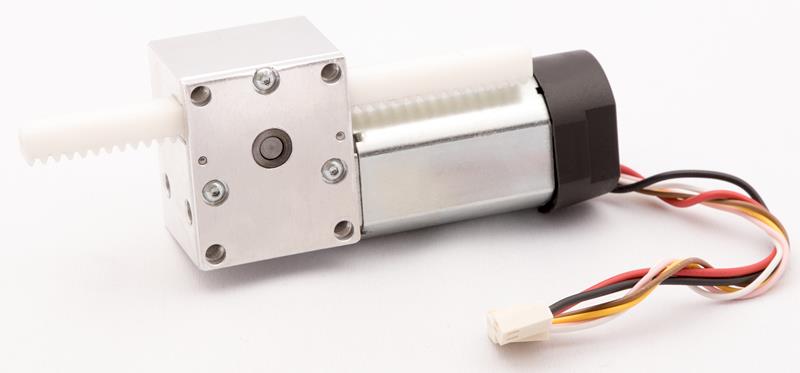

• DLG065
  i3:1 bis 30:1
  Zahnstange aus Kunststoff in m=1
  Optional Endschalter und Drehgeber
  Motoren Ø32mm - Ø35mm möglich
• DLG050
  i=300:1
  Zahnstange m=1 / 12x12mm
  Hublänge nach Wunsch
  Motoren Ø35mm - Ø37mm möglich
  >>zum Datenblatt
• DLG051
  Untersetzungen
  Zahnstange m=1 / 12x12mm
  Hublänge nach Wunsch
  Motoren Ø37mm
